Εισαγωγή
Στις ευφυείς γραμμές παραγωγής, ο συντονισμένος έλεγχος μεταξύ AGV και PLC επηρεάζει άμεσα την αποδοτικότητα της παραγωγής. Ωστόσο, οι ανωμαλίες αλληλεπίδρασης σήματος και οι συγκρούσεις πρωτοκόλλων επικοινωνίας συχνά οδηγούν σε διακοπές γραμμής. Αυτό το άρθρο παρουσιάζει-σε βάθος λύσεις βελτιστοποίησης για έξι τυπικά ζητήματα.

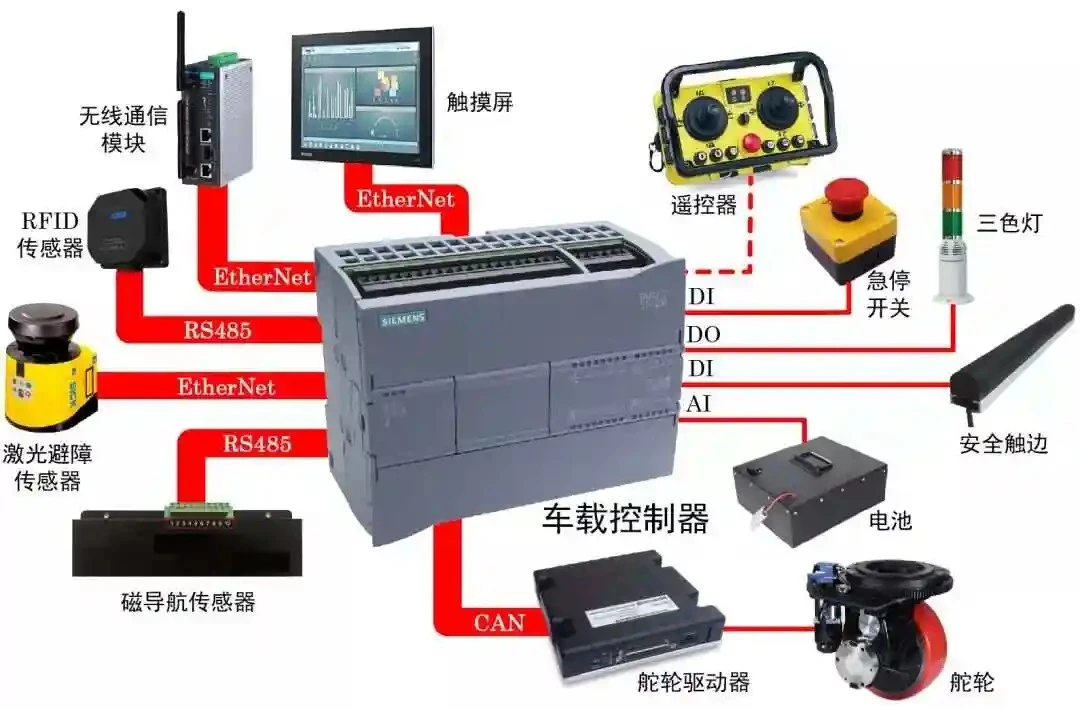

I. AGV-Διάγνωση και αποκατάσταση σφάλματος αλληλεπίδρασης σήματος PLC
1. Η AGV στέλνει συνεχώς αίτημα εισόδου στο σταθμό
Βασική αιτία:Η AGV αποτυγχάνει να δημιουργήσει μια μηχανή κατάστασης κλειστού-βρόχου "Request–Acknowledge–Reset".
Διάλυμα:
Προσθήκη μηχανισμού χρονικού ορίου ανάδρασης στο PLC (προτεινόμενο όριο: 5 δευτ.)
Η AGV πρέπει να επαναφέρει το σήμα αιτήματος εντός 100 ms μετά τη λήψη της εντολής "Επιτρέπεται η είσοδος"
2. Το σήμα εισόδου του σταθμού δεν απενεργοποιήθηκε εγκαίρως
Βασική αιτία:Ανεπαρκής ακρίβεια του αισθητήρα θέσης ή λογική καθυστέρηση
Διάλυμα:
Χρησιμοποιήστε διπλούς αισθητήρες (φωτοηλεκτρικός + μηχανικός οριακός διακόπτης) για πλεονασμό
Αποσυνδέστε αυτόματα το σήμα εισόδου εντός 50 ms μετά την επιβεβαίωση της τοποθέτησης
3. Το σήμα άφιξης σταθμού παραμένει ενεργό
Βασική αιτία:Λείπει η κατάσταση αυτόματης επαναφοράς για το σήμα
Διάλυμα:
Διαμόρφωση χρονοδιακόπτη σε PLC (προτεινόμενο όριο: 2 δευτ.)
Επιβολή επαναφοράς σήματος AGV μέσω της μονάδας DO κατά το χρονικό όριο λήξης
4. Σήμα αναχώρησης αποστέλλεται με καθυστέρηση
Βασική αιτία:Το σύστημα εντοπισμού θέσης AGV καθυστερεί σε απόκριση
Διάλυμα:
Το σήμα "Επιτρέπεται η αναχώρηση" του Interlock PLC με έλεγχο κινητήρα μετάδοσης κίνησης AGV
Δημιουργήστε αντιστοίχιση πραγματικού χρόνου- μεταξύ των συντεταγμένων θέσης και των σημάτων IO (±10 cm περιθώριο σφάλματος)
5. Το σήμα εξόδου δεν έχει διαγραφεί
Βασική αιτία:Τυφλή ζώνη στην περιοχή ανίχνευσης σχάρας
Διάλυμα:
Προσθήκη μονάδας εντοπισμού θέσης UWB (ακρίβεια ±5 cm)
Σήμα διακοπής εξόδου-σε-προόδου εντός 100 ms μετά την επιβεβαιωμένη αναχώρηση
6. Αποτυχία σύνδεσης επικοινωνίας
Βασική αιτία:Αναντιστοιχία πρωτοκόλλου (π.χ., το PROFINET αναμεμειγμένο με EtherCAT)
Διάλυμα:
Ανάπτυξη πύλης βιομηχανικού πρωτοκόλλου (συνιστάται το Hilscher netTAP)
Διαμόρφωση πακέτων καρδιακού παλμού 500ms. ενεργοποιείται η αυτόματη-επανασύνδεση εάν απώλεια πακέτων > 3%
II. Λύσεις σφαλμάτων λειτουργίας Core AGV
1. Απροσδόκητα γεγονότα διακοπής
Βασικές αιτίες:Απόφραξη διαδρομής (35%), εξασθένηση σήματος πλοήγησης (28%), ολίσθηση τροχού (20%)
Σχέδιο Εξυγίανσης:
Αντικαταστήστε τη μαγνητική λωρίδα πλοήγησης με Laser SLAM + vision fusion
Monitor motor current fluctuations in real-time (alarm threshold >15%)
Δυναμική ακτίνα αποφυγής εμποδίων Μεγαλύτερη ή ίση με το πλάτος του οχήματος + 200mm
2. Αποτυχία σχεδιασμού διαδρομής
Βελτιστοποίηση αλγορίθμου:
Πύθων
Προτεραιότητα διαδρομής=Επείγουσα εργασία × 0.6 + Συντελεστής συμφόρησης × 0.3 + Συντελεστής ενέργειας × 0,1
Κάντε κράτηση καναλιού-επαναδρομολόγησης-σε πραγματικό χρόνο (χρόνος απόκρισης < 500ms)
3. Διακοπή επικοινωνίας
Μέτρα ενίσχυσης:
Εφαρμογή OPC UA μέσω αρχιτεκτονικής TSN
Χρήση πλεονασμού δικτύου δακτυλίου σε κρίσιμους κόμβους (-χρόνος αυτοθεραπείας < 300ms)
4. Αστοχία διαχείρισης ενέργειας
Σχέδιο αναβάθμισης:
Ενεργοποίηση έξυπνης σύνδεσης σταθμού φόρτισης (αυτόματη αποστολή για φόρτιση όταν SOC < 20%)
Πρόβλεψη υγείας μπαταρίας βάσει τεχνητής νοημοσύνης- (περιθώριο σφάλματος < 5%)
5. Αποσύνδεση εργασιών
Μηχανισμός ανοχής σφαλμάτων-:
Εφαρμογή προσωρινής αποθήκευσης διπλής εργασίας
Χρησιμοποιήστε υπολογιστικούς κόμβους άκρης 5G για να δημιουργήσετε αντίγραφα ασφαλείας των δεδομένων εργασιών
III. Σύστημα-Προτάσεις βελτιστοποίησης επιπέδου
Επίπεδο παρακολούθησης σήματος
Ανάπτυξη βιομηχανικών αναλυτών διαύλου (π.χ. Wireshark + πρόσθετο Profinet)
Δημιουργία γραφημάτων χρονισμού σήματος (ακρίβεια επιπέδου 10ms-)
Επίπεδο σχεδιασμού διαδρομής
Εισαγωγή χαρτών υψηλής-ακρίβειας (ανάλυση 1 cm)
Ορίστε εικονική γεωγραφική περίφραξη
Επίπεδο Διαχείρισης Επικοινωνίας
Χρησιμοποιήστε VLAN για να απομονώσετε δίκτυα ελέγχου AGV
Εφαρμόστε QoS για να δώσετε προτεραιότητα στη μετάδοση σήματος ελέγχου
Προληπτική συντήρηση
Μηνιαίοι έλεγχοι:
Βαθμονόμηση αισθητήρα (ανοχή σφάλματος ±1mm)
Δοκιμή σύνθετης αντίστασης καλωδίου επικοινωνίας (στάνταρ: 55Ω ±5%)
IV. Μελέτες περίπτωσης εφαρμογής
Περίπτωση 1: Ανωμαλία του μηχανισμού ανύψωσης
Προέλευση σφάλματος: Hydraulic valve response delay (>200 ms)
Διάλυμα:
Αντικατάσταση με σερβοηλεκτρικούς ενεργοποιητές (απόκριση < 50ms)
Προσθέστε αισθητήρες πίεσης για-σχόλια σε πραγματικό χρόνο
Περίπτωση 2: Αδιέξοδο AGV στην έξοδο του σταθμού
Ριζικό ζήτημα:Αποτυχία εντοπισμού διένεξης διαδρομής
Βελτιστοποίηση:
Εφαρμογή αλγόριθμου ανίχνευσης αδιεξόδου (Dijkstra + παράθυρο χρόνου)
Εγκαταστήστε φυσικά κουμπιά απελευθέρωσης έκτακτης ανάγκης
Σύναψη
Η σταθερότητα ενός συστήματος AGV-PLC εξαρτάται από τρεις διαστάσεις: ακρίβεια χρονισμού σήματος, ευρωστία επικοινωνίας και αυτοανάκτηση-σφαλμάτων. Σε ένα εργαστήριο συγκόλλησης αυτοκινήτων όπου εφαρμόστηκε αυτό το σχέδιο, ο χρόνος διακοπής της AGV μειώθηκε κατά 72%, και η παραγωγική ικανότητα αυξήθηκε κατά 19%. Αξίζει να τονιστεί ότι η αξιοπιστία του υλικού αποτελεί τη βάση των συστημάτων υψηλής απόδοσης - των οριζόντιων κινητήριων τροχών AGV της σειράς PLT-και των σερβοκινητήρων, με τον καινοτόμο σχεδιασμό τους, παρέχουν στα AGV αξιόπιστη λειτουργική υποστήριξη 24/7.
Βασική Τεχνολογική Αξία
Υψηλά ενσωματωμένες μονάδες ισχύος
Διαθέτοντας συμπαγείς οριζόντιες δομές, αυτές οι μονάδες μειώνουν τον θόρυβο λειτουργίας ενώ αυξάνουν την πυκνότητα της ροπής κατά 46%. Ιδανικό για λιμενικό εξοπλισμό βαρέως-και AGV μεγάλων αποθηκών. Οι διάμετροι τροχών κυμαίνονται από 150 mm έως 600 mm, με χωρητικότητα φορτίου ενός τροχού- από 600 kg έως 20.000 kg - που καλύπτουν τις πλήρεις- ανάγκες του φάσματος από το χειρισμό ηλεκτρονικών ακριβείας έως τη μεταφορά εμπορευματοκιβωτίων.
Ολοκληρωμένη ηλεκτρική συμβατότητα
Υποστηρίζει μεγάλο εύρος τάσης εισόδου (12V–96V) και είναι συμβατό με κινητήρες συνεχούς ρεύματος με βούρτσα, ασύγχρονους κινητήρες AC και σερβοκινητήρες μόνιμου μαγνήτη (400W–15kW). Οι χρήστες μπορούν να επιλέξουν τροχούς πολυουρεθάνης (χαμηλού θορύβου και{5}}ανθεκτικά στη φθορά) ή ελαστικούς τροχούς (υψηλή πρόσφυση) και να διαμορφώσουν ελεύθερα δομές διεύθυνσης ή μη-τιμονιού.
Έξυπνες δυνατότητες επέκτασης
Ο αρθρωτός σχεδιασμός επιτρέπει την ενσωμάτωση ελατηρίων απορρόφησης κραδασμών-, μηχανικών οριακών διακοπτών, οικιακών αισθητήρων, κωδικοποιητών απολύτων και άλλων. Οι ενσωματωμένοι-αλγόριθμοι δυναμικής αντιστάθμισης ροπής χειρίζονται αποτελεσματικά τις κλίσεις στις θύρες και τις συνθήκες ταχείας εκκίνησης-σταματήματος στις αποθήκες, αποφεύγοντας τις αποκλίσεις τοποθέτησης που προκαλούνται από φορτίο-.
-Επικύρωση βάσει σεναρίου
Σενάριο βαρέως τύπου-Βιομηχανικό
Στο έργο εκσυγχρονισμού αυτοματισμού του Rizhao Port, ο κινητήριος τροχός PLT-410H με τροχούς πολυουρεθάνης 410 mm τροφοδοτούσε συνεχώς ένα όχημα επίπεδης επιφάνειας 20 τόνων σε κλίση 5 μοιρών, επιτυγχάνοντας διάρκεια ζωής του συστήματος τροχών που ξεπερνά τις 8.000 ώρες.
Σενάριο Logistics Ακριβείας
Σε μια αποθήκη βιομηχανίας 3C, τα AGV με ελαστικούς τροχούς 250 mm και κωδικοποιητές απόλυτους κωδικοποιητές πέτυχαν επαναλαμβανόμενη ακρίβεια τοποθέτησης ± 1 mm, μειώνοντας το ετήσιο ποσοστό αστοχίας σε μόλις 0,7 φορές ανά όχημα.
